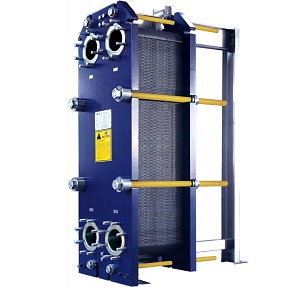

板式換熱器的特點與別的換熱器相比顯而易見,板式換熱器傳熱系數高,占地面積小,結構緊湊,易維護,那么大家是否了解板式換熱器的設計選擇方式是怎樣的呢?下面豪特板式換熱器廠家為大家介紹:
單板面積的選擇:
單板面積過小,則板式換熱器的板片數多,也即使占地面積增大,程數增多(造成阻力降增大);反之,雖然占地面積和阻力降減小了,但難以保證板間通道必要的流速。不宜選擇單板面積太小的板片,以免板片數量過多,板間流速偏小,傳熱系數過低,對較大的換熱站更應該注意此問題。
流程的選取:
流程是指板式換熱器內一種介質流動方向的一組并聯流道,而流道則是指板式換熱器內,相鄰兩板片組成的介質流動通道。一般情況下,將若干個流道按并聯或串聯的方式連接起來,以形成冷、熱介質通道的不同組合形式。對于一般對稱型流道的板式換熱器,兩流體的體積流量大致相當時,應盡可能按等程布置,若兩側流量相差懸殊時,則流量小的一側可按多程布置。另外,當某一介質溫升或溫降幅度較大時,也可采取多程布置。相變板式換熱器的相變一側一般均為單程。多程換熱器,除非特殊需要,一般對流體在各程中應采用相同的流道數。
流體流動分布是否均勻的問題還表現在流程組合方式上,在給定的總允許壓降下,多程布置使每一程對應的允許壓降變小,迫使流速降低,對換熱不利。此外,不等程的多程布置是平均傳熱溫差減小的重要原因之一,應盡可能避免。
壓降要求:
在板式換熱器的設計選型時,一般對壓降有一定的要求,所以應對其進行校核。如果校核壓降超過允許壓降,需重新進行設計選型計算,知道滿足工藝要求為止。一般廠家在樣本中給出壓降計算公式,從技術經濟上考慮,對于水水換熱器的壓降應不大于0.06MPa為宜。
