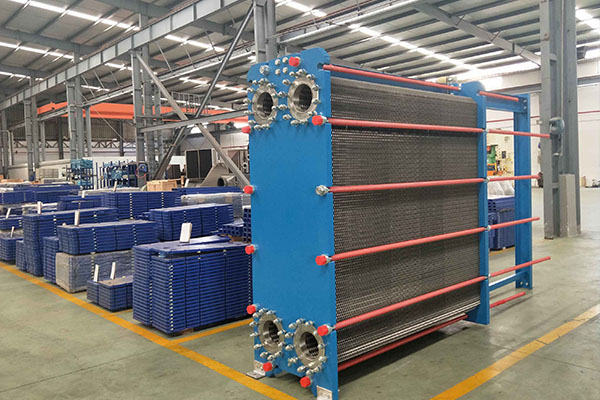

板式換熱器在封閉循環冷卻水系統中，冷卻水和冷卻水兩側的波紋板對流，利用人字波紋波紋，這些傳熱板波紋斜，即在相鄰的傳熱板具有相同的傾斜角度和方向不同波紋。橫截面積沿流動方向是恒定的，但流動方向的變化會導致紊流。
一般的換熱板片波紋深度為3 ~ 5mm,在湍流區的流速約為0.1 ~ 1.0m/s,波紋板很薄，厚度為0.5 ~ 1毫米，相鄰板塊之間有許多接觸點，以運行在正常壓力下，人字槽相鄰板具有相反的方向，兩凹槽形成的接觸點的交叉，也可以消除振動，在湍流流動與換熱的同時促進消除疲勞斷裂造成內漏。
人字形波紋板湍流程度較高，高湍流能充分發揮清潔作用，可以特別有效的減少沉積的污垢，但波紋板的接觸點越多，水的質量較差時，含有懸浮固體顆粒、雜波和水生植物，由于板塊差距非常窄，從而確保所有大于2毫米顆粒進入熱交換器之前，都要過濾掉，如果屏幕不能有效地發揮作用，很容易發生堵塞。
板式換熱器，冷卻水側與冷卻水側均勻湍流流動，反向流動，兩種通過傳熱率高產生的脈動效應引起的湍流流體，高電阻的壓降和高剪切應力場，這將導致抑制形成的換熱表面污垢。傳熱系數一般為5000 ~ 6000w /,節省換熱面積。
由于板式換熱器的結構特點，在經濟方面可以做到低至1度。板式換熱器可大大降低冷卻水量，冷卻水與冷卻水之比為0.8比1.1:1.這將減少管道閥門和泵的安裝和運行成本。
