板式換熱器是由一系列具有一定波紋形狀的金屬片疊裝而成的一種新式高效換熱器，那么大家是否了解它結構有哪些部件組成呢？今天豪特廠家為大家來介紹：
板式換熱器的結構要素：

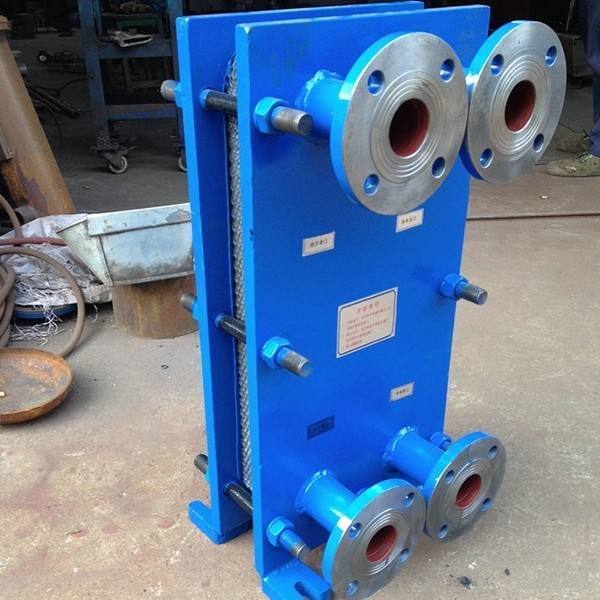

板式換熱器首要由傳熱板片、密封墊片、兩端壓板、夾緊螺栓、支架等構成。
板式換熱器各部件功用如下：
一、傳熱板片
傳熱板片是換熱器首要起換熱作用的元件，通常波紋做成人字形，依照流體介質的不相同，傳熱板片的資料也不相同，大多選用不銹鋼和鈦材制造而成。
二、密封墊片
板式換熱器的密封墊片首要是在換熱板片之間起密封作用。資料有：丁腈橡膠，三元乙丙橡膠，氟橡膠等，根據不相同介質選用不相同橡膠。
三、兩端壓板
兩端壓板首要是夾緊壓住悉數的傳熱板片，確保流體介質不泄露。
四、夾緊螺栓
夾緊螺栓首要是起緊固兩端壓板的作用。夾緊螺栓通常是雙頭螺紋，預緊螺栓時，使固定板片的力矩均勻。
五、掛架
首要是支承換熱板片，使其拆開、清洗、拼裝等便利。
以上就是豪特廠家介紹的板式換熱器的結構，希望對大家有所幫助，如果大家有板式冷凝器、板式冷卻器、板式換熱器等產品需要，可以來聯系我們豪特?fù)Q熱設備公司。
